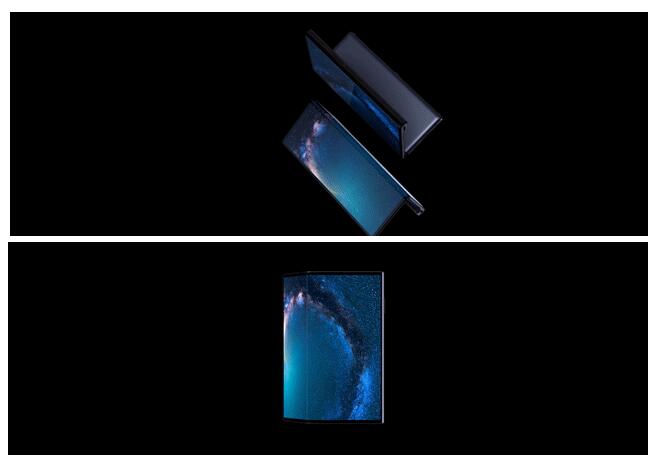

華為5G折疊屏手機Mate X，

在憑借0-180度自由翻折的創意造型

驚艷世人、圈粉無數的同時，

也再一次將柔性屏幕OLED這個黑科技推向了輿論焦點。

借助薄膜封裝技術實現可彎曲、低能耗等優異性能的OLED，離不開優質的鍍膜技術，而薄膜厚度的精確計算和控制則是鍍膜技術的關鍵。在薄膜沉積控制領域，英?？档募夹g(shù)和設備可謂是全行業最為領先的，獨創的黑科技Auto-Z技術擁有常規方法無法比擬的精準度和高效率。

Auto-Z是英福康獨創的用于自動計算AT-切割石英晶振片在鍍膜過程中計算聲阻比 (Z-比值) 的新方法，與常規的 Z-比值或 Z-因數技術相比具有更多的優勢。

1974 年INFICON就首先在行業內應用 Z-Match^?技術，并很快成為當時最先進的測量技術和膜厚控制儀的基本工作原理。目前，市面上大多數的膜厚控制儀采用固定材料聲阻抗( Z-比值或 Z-因素) 的計算方法，INFICON創新的Auto-Z 功能，可自動計算當前鍍層材料的 Z-比值，以達到更高的鍍膜精度。

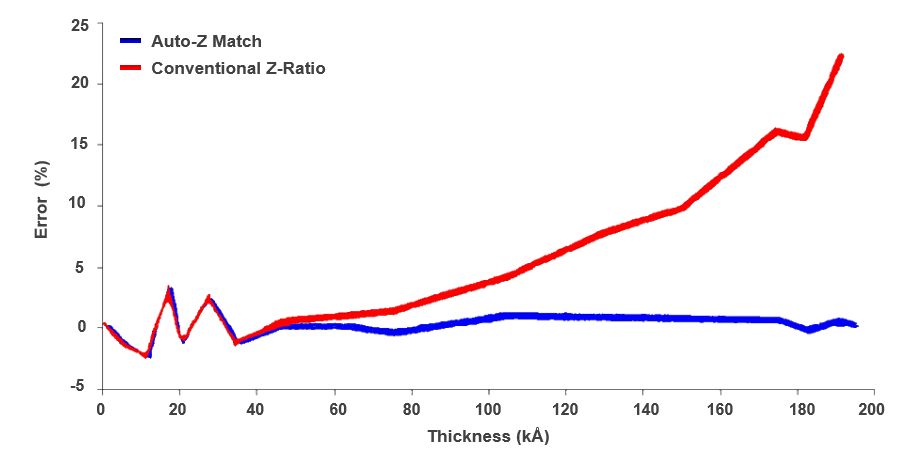

Auto-Z 與傳統測量技術比對

常規的 Z-比值技術的最大不便之處在于需預先確定材料的 Z-比值。由于它對工藝參數敏感，材料的 Z-比值與當前層薄膜是不同的（由于當前層可能不是第一層，中間有其它膜層相隔，材料設定的Z與當前層有偏差），尤其在濺射和反應性蒸發的環境中。

對于許多特殊材料，如：合金/在同一晶振片上的多種材料連續反復蒸鍍，這個參數是未知的。在這種情況下，用戶一般采用預估的 Z-比值 (常取 Z = 1.0 或輸入阻抗值為 8.83)，而這會導致膜厚精度的很大偏差，如文章最下方表1。

在合金材料共鍍膜工藝中也存在相似的難點：用戶常為每種材料指定專用的晶片，并需在每個工藝開始前仔細為每個晶片設定校準參數和交叉靈敏度參數，繁瑣的步驟不僅會導致測試安裝困難且耗時，還極有可能會影響最終結果。

如果能知道所有材料的有效 Z-比值，問題就會變得十分簡單。因此我們需要能夠自動計算當前鍍層材料Z-比值A(chǔ)uto-Z技術，原因遠不止是方便。

INFICON的薄膜控制儀器的強大優勢還在于獨有的ModeLock 頻率測量技術，使用于INFICON的Cygnus2, IC6和XTC3等型號膜厚控制儀上。 與傳統的有源振蕩器不同，ModeLock 可測量基準頻率和第一諧振頻率兩個晶片工作模式，并通過監測兩個模式的頻移和在晶片中響應的改變量來確定當前膜層的 Z-比值。

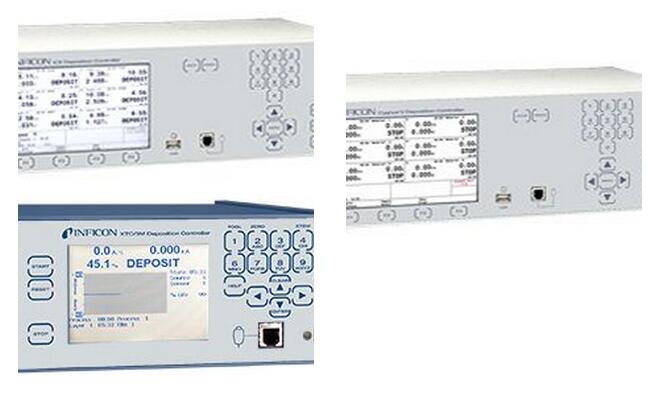

INFICON薄膜沉積控制器

在晶振片上開始鍍膜時，ModeLock就可測量并存儲晶片的頻率對。在隨后的測量中檢測新的頻率對時，僅需知道這兩個頻率對/鍍膜歷史/材料密度，無需事先提供材料的 Z-比值就能自動計算。并且，整個測量和信息處理的周期是非常短的，在每100毫秒的時間段內完成，每秒10次。

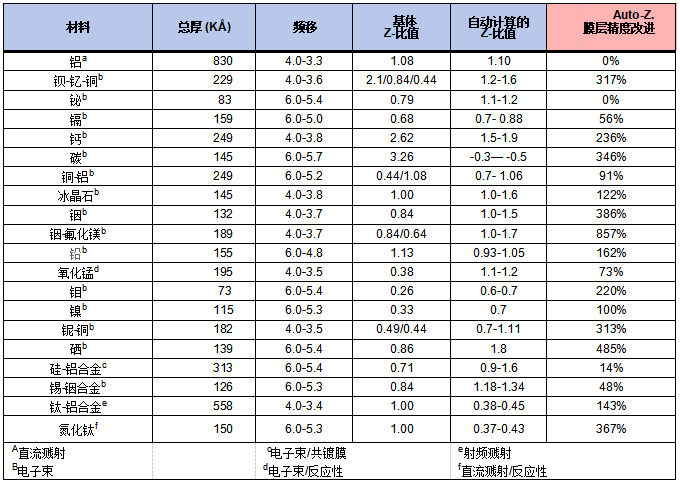

除了無需調整額外的參數就能自動計算Z-比值，非常簡便快速外，如表1所示，在包括金屬、介質、共鍍膜合金等多種膜層材料測試的結果中，鍍膜的預測值與重量法測定的質量也是非常一致的。
